Jakie ciśnienie w układzie zamkniętym co pompa ciepła

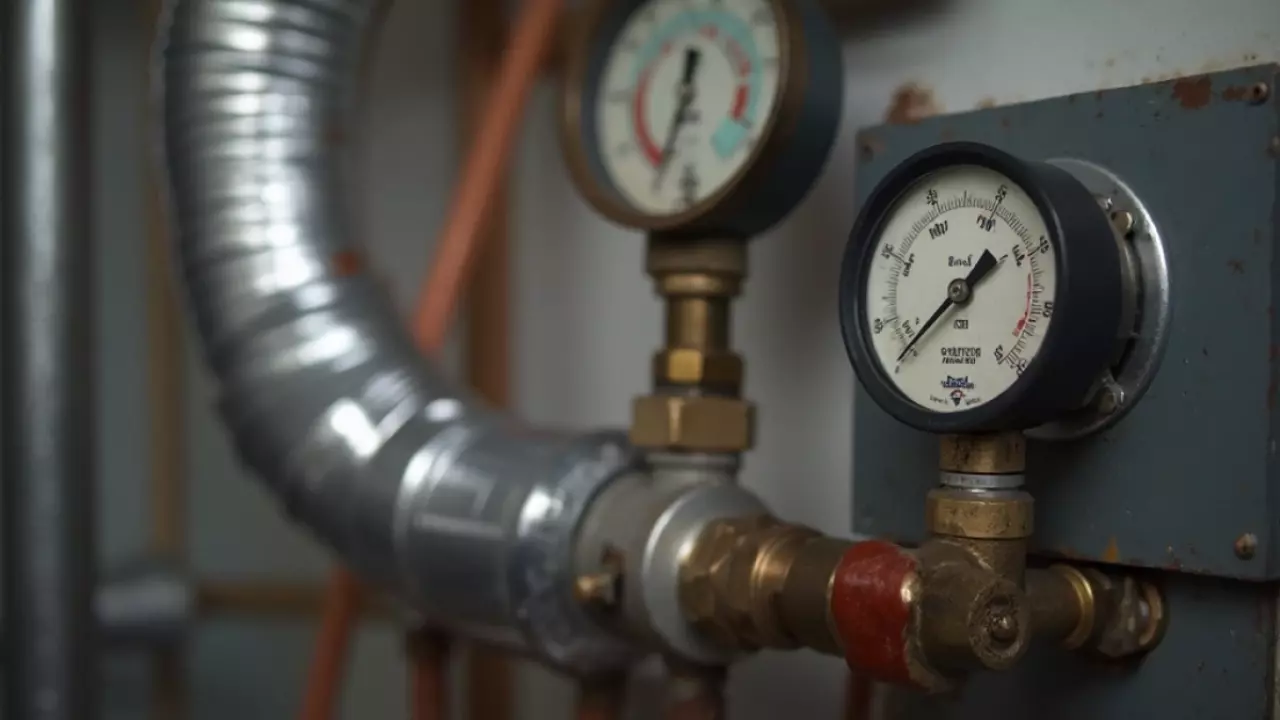

Widok wskazówki manometru, która w nocy spadła o pół bara, budzi większy niepokój niż rachunek za prąd. W zamkniętej instalacji z pompą ciepła prawidłowe ciśnienie w układzie zamkniętym co pompa ciepła powinno mieścić się najczęściej w przedziale 1,2-1,8 bar na zimnej, niepracującej instalacji, a po rozgrzaniu wody może legalnie wzrosnąć do 2,2-2,5 bar bez oznak awarii. Te wartości wynikają wprost z fizyki cieczy, projektu naczynia wzbiorczego oraz wysokości budynku, więc zrozumienie ich działania pozwala spokojnie spać zamiast dzwonić po serwis po każdym skoku wskazówki.

• Prawidłowe ciśnienie wstępne w instalacji z pompą ciepła
• Dlaczego ciśnienie spada w zamkniętym układzie i jak je uzupełnić
• Kiedy ciśnienie w instalacji oznacza awarię pompy ciepła

Prawidłowe ciśnienie wstępne w instalacji z pompą ciepła

Mówiąc wprost: wstępne ciśnienie w instalacji zamkniętej z pompą ciepła to wartość, jaką ustawiasz winstaller przed pierwszym uruchomieniem, gdy woda jest zimna. Dla typowego domu jednorodzinnego o wysokości do 8 metrów od posadzki piwnicy do wierzchu najwyższego grzejnika prawidłowe ciśnienie wstępne wynosi 1,0-1,3 bar.

Wartość tę oblicza się ze wzoru: p_wstępne = 0,1 bar × H [m] + 0,2 bar, gdzie H to wysokość geometryczna instalacji. Przy 8 metrach wychodzi 1,0 bar plus 0,2 bar zapasu, czyli 1,2 bar. Te 0,2 bar rezerwy kompensuje fakt, że woda po napełnieniu zawsze zawiera mikropęcherzyki powietrza, które powoli uciekają przez odpowietrzniki, obniżając odczyt.

Ciśnienie robocze, czyli to, które widzisz na manometrze podczas pracy pompy ciepła, będzie wyższe o wartość tłoczenia pompy obiegowej. Typowa pompa elektroniczna klasy A dodaje 0,3-0,6 bar, więc wskazówka przy pracującej instalacji może pokazywać 1,5-1,9 bar. To nie usterka, lecz fizyczny efekt pracy pompy.

Tabela poniżej pokazuje bezpieczne wartości ciśnienia wstępnego w zależności od kubatury budynku:

Norma PN-EN 12828 dopuszcza ciśnienie próbne równe 1,3× ciśnienie maksymalne pracy, ale w eksploatacji nie wchodzimy w te wartości. Zawór bezpieczeństwa ustawiony na 3 bar chroni membranowe naczynie wzbiorcze przed rozerwaniem, gdyby termostatyczny zawór mieszający zawiódł.

Praktyczna obserwacja z tysięcy uruchomień: jeżeli manometr po nocy spada o więcej niż 0,2 bar tygodniowo, w układzie istnieje nieszczelność, nie zaś naturalna degazacja. Powolne opuszczenie wskazówki o 0,1 bar na miesiąc to norma przy świeżej instalacji, bo powietrze rozpuszczone w wodzie ucieka przez kilka pierwszych tygodni.

Dlaczego ciśnienie spada w zamkniętym układzie i jak je uzupełnić

Trzy przyczyny tłumaczą spadek ciśnienia w zamkniętej instalacji z pompą ciepła: odpowietrzanie, mikro-nieszczelności oraz kurczenie się wody w niskich temperaturach. Pierwsza jest jednorazowa, druga wymaga poszukiwań, trzecia jest zjawiskiem sezonowym.

Odpowietrzanie działa tak: woda w instalacji niesie rozpuszczone gazy, które po podgrzaniu uwalniają się z roztworu i gromadzą w najwyższych punktach. Stamtąd odpowietrzniki automatyczne wypychają je na zewnątrz. Każdy gram uwolnionego gazu oznacza utratę objętości wody, więc ciśnienie spada. Po 4-6 tygodniach eksploatacji proces zwalnia i wskazówka stabilizuje się.

Mikro-nieszczelności pojawiają się w miejscach trudno dostępnych: pod uszczelkami zaworów termostatycznych, w złączkach zaciskowych na rozdzielaczu ogrzewania podłogowego, w wężykach do naczynia wzbiorczego. Spadek o więcej niż 0,3 bar w tygodniu zawsze oznacza wyciek, nie zaś naturalną degazację. W takim przypadku szukaj mokrych plam na ścianach, śladów korozji na kształtkach lub powietrza włączanego przez pompę (kawitacja, czyli szumienie i grzanie się pompy).

Kurczenie się wody przy spadku temperatury z 50°C do 10°C zmniejsza jej objętość o około 1,4%. Przy 200 litrach wody w instalacji to strata 2,8 litra, co na zimnym zimowym poranku odpowiada spadkowi ciśnienia o 0,2-0,3 bar. Nie jest to usterka, lecz prawo rozszerzalności cieplnej.

Uzupełnianie wody w układzie zamkniętym z pompą ciepła robi się przez zawór do napełniania, najczęściej umieszczony obok pompy obiegowej lub bezpośrednio przy sprzęgle hydraulicznym. Odcinamy zawory, podłączamy wąż do kranu z wodą wodociągową, otwieramy powoli i obserwujemy manometr. Nigdy nie dolewamy wody, gdy pompa pracuje, bo wciągnięte powietrze wytworzy kawitację wewnątrz pompy obiegowej i uszkodzi jej wirnik w ciągu kilku tygodni.

Zanim dogonisz ciśnienie do zalecanej wartości, sprawdź ciśnienie w naczyniu wzbiorczym. Odcięte od instalacji naczynie powinno mieć 0,5-1,0 bar, w zależności od wysokości instalacji. Jeśli membrana jest pusta, naczynie nie kompensuje rozszerzalności, więc ciśnienie skacze do 3 bar i zawór bezpieczeństwa zaczyna kapieć.

Kiedy ciśnienie w instalacji oznacza awarię pompy ciepła

Pompa ciepła komunikuje alarm ciśnieniowy przy wartości poniżej 0,8 bar lub powyżej 2,8 bar na zimnej wodzie. To są granice bezpieczeństwa dla wymiennika płytowego, który pracuje w obiegu zamkniętym. Przy zbyt niskim ciśnieniu woda zaczyna wrzeć w temperaturze niższej niż 100°C, bo obniża się punkt nasycenia, a pęcherzyki pary niszczą wewnętrzne kanały wymiennika.

Zbyt wysokie ciśnienie w układzie zamkniętym z pompą ciepła zdarza się rzadziej, ale bywa groźne. Jeśli membrana w naczyniu wzbiorczym pęknie, woda zalega w zbiorniku bez poduszki powietrznej. Każde grzanie wypycha ją w najsłabszy punkt, czyli zawór bezpieczeństwa. Gdy i ten zawór zawiedzie, grozi rozerwanie naczynia w najsłabszym szwie albo pęknięcie rurki przy najbliższym grzejniku.

Szczególna sytuacja dotyczy pomp ciepła typu monoblok z modułem hydraulicznym w środku. Sterownik wewnętrzny mierzy ciśnienie czujnikiem o dokładności ±0,1 bar i porównuje z manometrem wizualnym. Rozbieżność większa niż 0,3 bar oznacza zapowietrzenie czujnika lub uszkodzenie przewodu ciśnieniowego, a nie rzeczywisty problem w instalacji.

Awaryjne objawy łączące zbyt niskie ciśnienie z pracą pompy ciepła to szumienie w okolicy sprzęgła hydraulicznego, migotanie wskazówki manometru powyżej 0,2 bar w ciągu minuty oraz komunikat "niski przepływ" na panelu sterowania. Te trzy sygnały razem oznaczają kawitację pompy obiegowej spowodowaną brakiem wody w układzie.

Spadek wydajności grzewczej bez zmiany ciśnienia bywa mylony z utratą czynnika w obiegu chłodniczym pompy ciepła, co jest rzadsze i wymaga interwencji serwisu z uprawnieniami F-gaz. Filtr siatkowy na powrocie z instalacji pozwala odróżnić obieg grzewczy od chłodniczego: jeśli na sicie nie ma osadu, czynnik chłodniczy nie wyciekł do wody.

Prawo Pascala w praktyce ogrzewania

Prawo Pascala tłumaczy, dlaczego ciśnienie zmienia się wraz z wysokością instalacji. Każde 10 metrów słupa wody dodaje 0,98 bar ciśnienia statycznego przy jego podstawie. Dlatego w domu parterowym wystarczy 0,7 bar wstępnie, a w trzykondygnacyjnym potrzebujesz 1,4 bar, by woda dotarła na ostatnie piętro bez kawitacji.

Zasada jest prosta: na każdy metr wysokości instalacji między najniższym a najwyższym punktem dodajesz 0,1 bar do ciśnienia wstępnego. Pompa obiegowa nie musi pokonywać tej różnicy, bo robi to grawitacja. Jej zadaniem jest jedynie zwalczanie oporów przepływu w rurach, kształtkach i wymiennikach, czyli przegranie strat liniowych i miejscowych rzędu 0,2-0,6 bar.

Stąd popularny mit, że pompa o wysokości podnoszenia 6 metrów wystarczy na dom piętrowy. W praktyce ta wysokość podnoszenia oznacza zdolność do pokonania oporów w rurach, a nie wypompowania wody na piętro. Rolę tę pełni ciśnienie wstępne w układzie zamkniętym, które ustawia installer podczas napełniania.

Rozkład ciśnienia w pionowej instalacji

Pionowy rozkład ciśnienia w instalacji zamkniętej ma przebieg liniowy: najwyższe ciśnienie panuje przy posadzce kotłowni, najniższe przy najwyższym grzejniku. Jeśli manometr przy pompie pokazuje 1,5 bar, a najwyższy punkt instalacji jest 8 metrów wyżej, w tym punkcie ciśnienie wynosi 1,5, 0,8 = 0,7 bar.

Ta różnica ma znaczenie przy projektowaniu ogrzewania podłogowego na piętrze. Ciśnienie w przewodach rozdzielacza górnego musi wynosić minimum 0,5 bar, by zawory termostatyczne działały poprawnie. Przy zbyt niskim ciśnieniu wstępnym w układzie zamkniętym, dolna pętla podłogówki może mieć 1,2 bar, a górna zaledwie 0,4 bar i woda po prostu nie przepłynie przez rurki.

Tabela rozkładu dla domu 8-metrowego przy ciśnieniu wstępnym 1,2 bar:

Instalator musi tak dobrać ciśnienie wstępne, by w najwyższym punkcie zostało minimum 0,3 bar dla prawidłowego odpowietrzenia. Stąd wzór z zapasem 0,2 bar, który stosuje się w obliczeniach.

Jak poruszyć wodę w instalacji

Woda w instalacji z pompą ciepła krąży dzięki różnicy ciśnień wytwarzanej przez pompę obiegową. Różnica ta wynosi zazwyczaj 0,3-0,6 bar dla pomp elektronicznych klasy energetycznej A, a dla starszych pomp trójbiegowych sięga 0,8 bar. Różnica ciśnień przekłada się na przepływ wyrażony w litrach na sekundę.

Przepływ wymagany przez pompę ciepła typu powietrze-woda o mocy 9 kW wynosi około 0,4 l/s dla delty temperatury 5°C. Dla osiągnięcia takiego przepływu pompa musi pokonać opory instalacji, czyli straty w rurach (zależne od średnicy i długości), w zaworach, w wymienniku oraz w rozdzielaczu ogrzewania podłogowego. Suma tych oporów przy źle zbilansowanej instalacji sięga 0,8 bar, co ujawnia się jako słaby przepływ w najdalszych pętlach.

Siła nośna pompy, nazywana też zdolnością podnoszenia, mierzy maksymalną różnicę ciśnień, jaką pompa wytworzy przy zerowym przepływie. W praktyce eksploatacyjnej pompa pracuje w punkcie przecięcia swojej krzywej z krzywą instalacji, czyli tam, gdzie różnica ciśnień odpowiada stratom przy aktualnym przepływie. Regulatory elektronicznych pomp pozwalają zmieniać ten punkt automatycznie, dobierając optymalną prędkość obrotową.

Kluczowa zasada: opory instalacji rosną z kwadratem prędkości przepływu. Przy dwukrotnym zwiększeniu przepływu opory wzrastają czterokrotnie, bo woda szybciej uderza w ścianki rur i kształtek. Dlatego zbyt mocna pompa w małej instalacji paradoksalnie pogarsza przepływ w najdalszych grzejnikach, gdyż wzrost oporów pochłania całą wytworzoną różnicę ciśnień.

Najczęstsze błędy i kiedy wezwać serwis

Spadek ciśnienia poniżej 0,8 bar przy pracującej pompie ciepła oznacza konieczność natychmiastowego uzupełnienia wody lub wyłączenia urządzenia. Pompowanie suchej instalacji niszczy sprzęgło hydrauliczne w ciągu godzin, a wirnik pompy obiegowej w ciągu dni. Każdy serwisant widzi ślady tego typu awarii jako wyżarte rowki na powierzchni łopatek wirnika.

Wzrost ciśnienia powyżej 2,8 bar przy zimnej instalacji oznacza uszkodzenie naczynia wzbiorczego lub zatkanie zaworu bezpieczeństwa. Pierwsze sprawdzasz sprężarką samochodową na zaworze Schradera naczynia, drugie ręcznym podniesieniem dźwigni zaworu bezpieczeństwa. Jeśli po tej operacji ciśnienie nie spada, zawór jest zablokowany i wymaga wymiany.

Częstym błędem właścicieli jest dolewanie wody bez odpowietrzenia instalacji. Każde dolanie wprowadza powietrze, które musi zostać odprowadzone automatycznymi odpowietrznikami. Jeśli odpowietrzniki są zatkane, powietrze gromadzi się w najwyższych punktach i blokuje przepływ, co pompa ciepła odczytuje jako brak wody i wyłącza się z błędem przepływu.

Mniej oczywisty błąd to zbyt wysokie ciśnienie wstępne w układzie zamkniętym ustawione przez instalatora, który chciał zabezpieczyć się przed spadkami. Ciśnienie 2,0 bar na zimnej instalacji w domu 8-metrowym oznacza, że po rozgrzaniu wskazówka dobije do 3,0 bar i zawór bezpieczeństwa zacznie kapać. Taki stan nie jest groźny natychmiast, ale membrana naczynia wzbiorczego zużywa się szybciej, bo pracuje w skrajnym zakresie.

Checklista do odbioru instalacji z pompą ciepła

• Manometr wskazuje 1,0-1,5 bar na zimnej, niepracującej instalacji
• Ciśnienie w naczyniu wzbiorczym (po odcięciu zaworu) wynosi 0,5-1,0 bar
• Wszystkie odpowietrzniki automatyczne są otwarte i suche
• Zawór bezpieczeństwa reaguje na ręczne podniesienie dźwigni
• Po godzinie pracy pompy ciepła różnica ciśnień na manometrze nie przekracza 0,6 bar
• Grzejniki nagrzewają się równomiernie od dołu do góry
• Podłogówka reaguje na zmianę temperatury w ciągu 15-30 minut
• Brak wycieków w kotłowni i pod rozdzielaczami
• Pompa obiegowa nie szumi, nie grzeje się nadmiernie
• Ciśnienie stabilne (±0,1 bar) przez 48 godzin testu

Jeśli po uzupełnieniu wody do prawidłowej wartości ciśnienie spada codziennie o więcej niż 0,1 bar, koniecznie wezwij hydraulika z detektorem nieszczelności. Badanie gazem śladowym (mieszanina wodoru i azotu) pozwala zlokalizować wyciek w ciągu godzin, bez kucia ścian. Koszt takiej usługi w 2024 roku to 800-1500 PLN, znacznie mniej niż naprawa zalanej ściany po tygodniach niezauważonego kapania.

Kiedy alarm ciśnieniowy pojawia się po raz pierwszy, sprawdź najpierw filtr siatkowy na powrocie z instalacji. Zatkany filtr wywołuje identyczne objawy jak zbyt niskie ciśnienie w układzie zamkniętym, bo pompa traci przepływ i sterownik odczytuje to jako awarię. Czyszczenie filtra to pięć minut pracy, a oszczędza wizytę serwisu za kilkaset złotych.

Specyfika pomp ciepła a ciśnienie wody

Pompy ciepła powietrze-woda pracują w niższych temperaturach wody grzewczej niż kotły gazowe, zazwyczaj 35-45°C zamiast 55-70°C. Ta różnica zmienia dynamikę ciśnienia, bo woda grzeje się wolniej, a jej rozszerzalność przy niższych temperaturach jest mniejsza. W praktyce oznacza to, że skok ciśnienia między stanem zimnym a roboczym wynosi 0,3-0,4 bar zamiast 0,5-0,7 bar jak w tradycyjnych kotłowniach.

Pompy gruntowe (solanka-woda) mają jeszcze stabilniejsze warunki, bo temperatura wody w obiegu zmienia się w ciągu roku o 5-10°C zamiast 20-30°C. Ciśnienie w instalacji zamkniętej z taką pompą jest więc niemal stałe, a częstotliwość uzupełniania wody spada do raz na kilka lat. To dlatego właściciele pomp gruntowych rzadziej dzwonią po serwisanta z powodu spadku ciśnienia.

Pompy wysokotemperaturowe (typu powietrze-woda z inwerterem, grzejące do 65°C) zachowują się jak kotły kondensacyjne, więc przy ich doborze naczynia wzbiorczego i ciśnienia wstępnego stosuje się te same zasady co dla tradycyjnych instalacji. Warto o tym pamiętać przy wymianie starego kotła gazowego na pompę ciepła, bo wstępne ustawienia ciśnienia pozostają takie same.

W układzie zamkniętym z pompą ciepła często stosuje się sprzęgło hydrauliczne, które oddziela obieg pompy od obiegu instalacji. Ciśnienie po obu stronach sprzęgła może się nieznacznie różnić, zwłaszcza gdy pompa obiegowa wewnątrz pompy ciepła ma inną wydajność niż pompa zewnętrzna. Instalator powinien zmierzyć ciśnienie po obu stronach podczas rozruchu i zapisać w protokole, co ułatwia późniejszą diagnostykę.

Nowoczesne regulatory pogodowe automatycznie korygują ciśnienie pomp obiegowych, ale nie zastępują naczynia wzbiorczego. To fizyczne zabezpieczenie, które musi być dobrane do kubatury wody w instalacji. Wzór to: V_naczynia = V_instalacji × 0,05 + 2 litry. Dla 200 litrów wody w instalacji naczynie musi mieć minimum 12 litrów, ale w praktyce dobiera się 18-25 litrów dla zapasu na przyszłe rozbudowy.

Sprawdzone w praktyce: w typowym domu 150 m² z ogrzewaniem podłogowym i pompą ciepła 9 kW, instalacja mieści 180-220 litrów wody, naczynie wzbiorcze ma 25 litrów, ciśnienie wstępne wynosi 1,2 bar, a ciśnienie robocze ustabilizowane po tygodniu pracy to 1,5-1,7 bar. Wartości te są powtarzalne dziesiątki razy, niezależnie od producenta pompy, co potwierdza fizyczne, a nie marketingowe, podstawy działania układu.

Diagnostyka ciśnienia w układzie zamkniętym z pompą ciepła sprowadza się do trzech pomiarów: ciśnienie wstępne po napełnieniu, ciśnienie w naczyniu wzbiorczym po odcięciu, ciśnienie stabilne po 24 godzinach pracy. Jeśli te trzy wartości mieszczą się w zalecanych zakresach, instalacja pracuje prawidłowo, a wszelkie późniejsze odchylenia mają konkretną, możliwą do zidentyfikowania przyczynę.

Źródła danych i normy: PN-EN 12828 (systemy grzewcze w budynkach), PN-EN 12952 (ciśnienie robocze w instalacjach wodnych), normy producentów membranowych naczyń wzbiorczych, karty katalogowe pomp ciepła klasy A+++ oraz publikacje techniczne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych. Dodatkowe informacje na temat doboru naczyń wzbiorczych i obliczeń hydraulicznych instalacji z pompami ciepła są dostępne na stronie portalu branżowego inzynieria.com oraz w materiałach Polskiego Komitetu Normalizacyjnego www.pkn.pl.
