Płyty jumbo jak układać? Sprawdzony poradnik krok po kroku

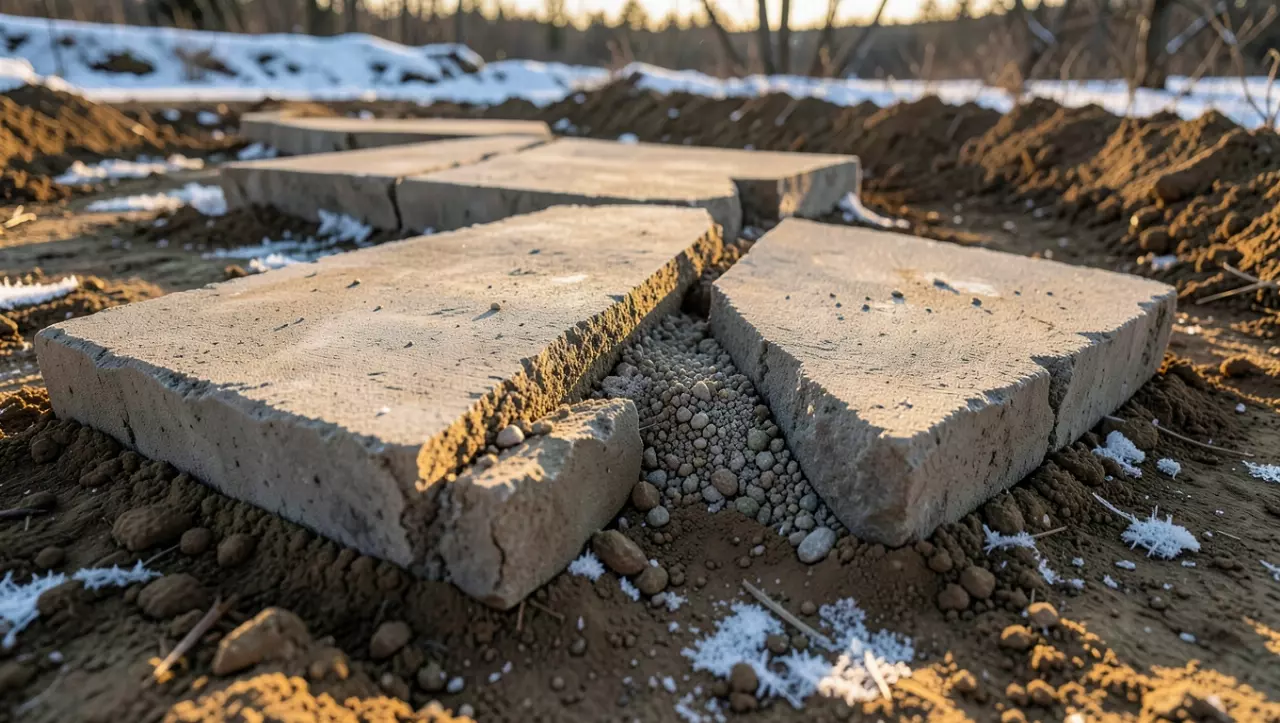

Widok pękniętej płyty jumbo po pierwszej zimie budzi złość, bo wygląda na wadę betonu, a tymczasem winowajcą jest prawie zawsze podłoże. Źle przygotowany grunt, brak podsypki albo oszczędności na geowłókninie mszczą się w najmniej spodziewanym momencie, najczęściej w pierwszym sezonie mrozów albo po przejechaniu cięższego auta. Poniższy przewodnik powstał, żeby raz a porządnie rozłożyć temat „płyty jumbo jak układać” i pokazać mechanikę każdej warstwy, od wykopu po zasypkę otworów.

• Dlaczego płyty jumbo pękają - pięć grzechów głównych
• Parametry techniczne płyty jumbo
• Podłoże pod płyty jumbo krok po kroku
• Najczęstsze błędy przy układaniu płyt jumbo i jak ich uniknąć
• Warianty zastosowań płyt jumbo
• Płyta YOMB vs. płyta drogowa pełna
• Kalkulator - ile płyt potrzebujesz?
• Podsypka i kruszywo pod płyty jumbo - co kłaść, a czego unikać
• FAQ - najczęstsze pytania o układanie płyt jumbo
• Checklista przed zakupem płyt jumbo

Dlaczego płyty jumbo pękają - pięć grzechów głównych

Najczęstsza przyczyna uszkodzeń to grunt rodzimy bez korytowania. Ciężka płyta o masie około 170 kg potrzebuje stabilnego, jednorodnego podparcia, a nie zmiennej wilgotności rodzimej gliny, która raz się kurczy, raz pęcznieje. Korytowanie na głębokość 20-40 cm pozwala wyeliminować wierzchnią, biologicznie aktywną warstwę i przejść do gruntu nośnego.

Drugim grzechem jest brak podsypki piaskowo-cementowej o grubości 3-5 cm. Sama podsypka zagęszczona i ściągnięta łatą tworzy idealnie płaską płaszczyznę, na której płyta nie klawiszuje. Cement w ilości około 100-150 kg/m³ piasku wiąże frakcję sypką i po zwilżeniu tworzy sztywną „blatę” rozkładającą obciążenia.

Brak podbudowy z kruszywa łamanego frakcji 31,5-63 mm to trzeci, nierzadko decydujący błąd na słabych glebach. Podbudowa rozkłada punktowe obciążenie z płyty na większą powierzchnię gruntu, jednocześnie odprowadza wodę. Bez niej płyta opiera się bezpośrednio na glinie i reaguje na każde jej ruchy.

Zbyt mały spadek powierzchni (poniżej 1%) sprawia, że woda stoi w zagłębieniach, wypłukuje podsypkę, a po zamarznięciu wyciska płytę w górę. Optymalny spadek 1-2% w kierunku odwodnienia lub krawędzi terenu chroni całą konstrukcję przed zjawiskiem wysadziny mrozowej.

Piąty grzech to ignorowanie dylatacji i pozostawienie pustek w otworach ażurowych. Brak wypełnienia otworów piaskiem lub ziemią z trawą powoduje, że krawędzie żeber pracują niezależnie, a pod naciskiem punktowym pojawiają się mikropęknięcia, które rosną przy każdym cyklu mróz-odwilż.

Parametry techniczne płyty jumbo

Zanim przejdzie się do robót ziemnych, warto znać liczby opisujące sam produkt. Płyta jumbo ma wymiary 100×75×12,5 cm, masę około 170 kg i należy do klasy betonu C25/30 wg normy PN-EN 206. Zbrojenie stanowią dwie warstwy siatki stalowej, co daje nośność rzędu 30-40 ton na oś pojazdu w zależności od podbudowy.

Znajomość tych danych ułatwia planowanie logistyki i transportu HDS, a także dobór chwytaka lub minikoparki na placu budowy. Płyta ważąca ponad 170 kg to element, którego nie przeniesie się ręcznie, więc już na etapie wyceny trzeba uwzględnić dźwig albo koparkę z odpowiednim osprzętem.

Podłoże pod płyty jumbo krok po kroku

Krok 1 - Pomiary i wytyczenie

Wytyczenie terenu zaczyna się od palików i sznurka, ale sam sznurek nie wystarczy. Niwelator optyczny lub laserowy pozwala złapać docelowy spadek 1-2% z dokładnością do kilku milimetrów. W praktyce oznacza to, że na odcinku 10 m różnica wysokości powinna wynosić 10-20 cm.

Warto wytyczyć nie tylko obrys, ale też osie pod przyszłe podbudowy i krawężniki. Takie podejście eliminuje chaos przy kopaniu, gdy koparka jedzie już po wykopie.

Krok 2 - Korytowanie

Korytowanie na głębokość 20-40 cm zależy od rodzaju gruntu i planowanego obciążenia. Na glinach sięgamy głębiej, na piaskach i żwirach naturalnie zagęszczonych wystarczy płytszy wykop. Profilowanie spadku wykonuje się już na etapie dna koryta, bo łatwiej korygować rzędną gruntu niż później rozkładać dodatkowe warstwy kruszywa.

Krok 3 - Geowłóknina

Geowłóknina o gramaturze co najmniej 120 g/m² to warstwa często pomijana, a decydująca o trwałości całej nawierzchni. Rozdziela grunt rodzimy od kruszywa, dzięki czemu drobne frakcje nie wędrują w górę podczas obciążeń i nie mieszają się z podbudową. Mechanizm działania jest prosty: woda przejściem, cząstki stałe zostają.

Dodatkową funkcją geowłókniny jest ochrona przed przerastaniem korzeni i rozłożenie naprężeń na większą powierzchnię. Na gruntach słabych to właśnie ten materiał decyduje, czy po dwóch latach płyty nadal będą w jednym poziomie.

Krok 4 - Podbudowa z kruszywa

Podbudowę układa się warstwami po około 15 cm, każdorazowo zagęszczając płytową zagęszczarką wibracyjną. Frakcja 31,5-63 mm daje klinujące się ziarna, które po zagęszczeniu tworzą sztywny szkielet. Liczbę warstw dobiera się do przewidywanego obciążenia.

Zagęszczanie każdej warstwy osobno jest kluczowe, bo niedokładność na dołe powiększa się w górę i wychodzi jako nierówność widoczna już na gotowej nawierzchni.

Krok 5 - Podsypka piaskowo-cementowa

Podsypkę miesza się w proporcji około 1:6 (cement : piasek płukany 0-2 mm) i rozściela na grubość 3-5 cm. Ściąganie łatą po prowadnicach daje idealnie równą płaszczyznę, na której płyta siada całą powierzchnią, bez klawiszowania. Delikatne zwilżenie podsypki aktywuje cement i uruchamia wiązanie.

Krok 6 - Układanie płyt

Same płyty układa się mechanicznie chwytakiem widłowym lub próżniowym zamontowanym na minikoparce. Szczeliny między płytami wynoszą 3-5 mm, co kompensuje rozszerzalność termiczną betonu i drobne odchyłki wymiarowe. Kierunek układania warto zaplanować tak, żeby cała nawierzchnia miała spójny wzór otworów, estetyka ma tu znaczenie, gdy płyty ażurowe mają porastać trawą.

Krok 7 - Zasypka otworów i fug

Otwory ażurowe wypełnia się piaskiem albo mieszanką piasku z nasionami trawy, co daje tzw. parking ekologiczny. Fugę między płytami warto wypełnić drobnym piaskiem, który klinuje się w szczelinie i blokuje przemieszczanie elementów.

Najczęstsze błędy przy układaniu płyt jumbo i jak ich uniknąć

Układanie na mokrym gruncie po deszczu to błąd, który widać dopiero po pierwszym sezonie. Woda wypłukuje cement z podsypki, a płyty zaczynają się zapadać nierównomiernie. Rozwiązanie jest proste: prace ziemne i podsypkę prowadzić w suchym okresie albo osłonić plac plandeką.

Brak zagęszczenia podsypki objawia się charakterystycznym klawiszowaniem, czyli kołysaniem płyt pod obciążeniem. Każda warstwa podsypki powinna zostać ubita płytą wibracyjną, a łata ściągająca powinna być prowadzona po metalowych prowadnicach, nie po samej podsypce.

Użycie czystego piasku bez cementu w podsypce to pokusa oszczędności, która kończy się pęknięciami. Piasek bez spoiwa pracuje pod obciążeniem, a cienka warstwa sypka nie rozkłada sił. Nawet niewielka domieszka cementu (ok. 100-150 kg/m³) zmienia zachowanie warstwy diametralnie.

Brak odwodnienia liniowego przy nawierzchni przylegającej do budynku oznacza wodę cofającą się pod fundament. Skuteczne odwodnienie wymaga spadku 1-2% w kierunku korytka lub studni chłonnej.

Warianty zastosowań płyt jumbo

Najczęstsze zastosowanie to droga dojazdowa do garażu lub posesji, gdzie płyty ażurowe stanowią tanie rozwiązanie na gruntach o słabej nośności. Drugą popularną opcją jest plac manewrowy dla aut dostawczych, gdzie liczy się wytrzymałość i niska cena za metr kwadratowy w porównaniu z wylewką betonową.

Parking ekologiczny z trawą w otworach to rozwiązanie spełniające wymogi retencji wód opadowych w wielu gminach. Korzenie trawy stabilizują płytę, a trawnikowy charakter nawierzchni obniża temperaturę otoczenia w upalne dni.

Podstawa pod kontener na gruz, tymczasowa droga budowlana albo utwardzenie terenu pod maszyny to kolejne zastosowania, w których płyta jumbo sprawdza się dzięki szybkiemu montażowi i możliwości późniejszego demontażu. Po zakończeniu inwestycji płyty zdejmuje się i przenosi w inne miejsce bez strat.

Płyta YOMB vs. płyta drogowa pełna

Wybór zależy od priorytetów inwestora. Na działce prywatnej z trawnikiem płyta ażurowa pozwala zachować naturalny charakter terenu. W strefie przemysłowej liczy się nośność i tempo montażu, więc lepiej sprawdza się płyta pełna.

Kalkulator - ile płyt potrzebujesz?

Wzór jest prosty: powierzchnia (m²) × 1,33 = liczba płyt. Wynik mnoży się jeszcze przez zapas 5-10% na docinki i ewentualne uszkodzenia transportowe. Dla 100 m² nawierzchni daje to około 133 sztuki płyt, czyli 11-14 palet w zależności od producenta.

Przy większych powierzchniach (powyżej 500 m²) warto negocjować transport HDS w cenie lub zamawiać pełne palety z rozładunkiem na miejscu. Koszt dojazdu autocysterny z dźwigiem potrafi zmienić kalkulację nawet o 15-20%.

Podsypka i kruszywo pod płyty jumbo - co kłaść, a czego unikać

Dobra podsypka zaczyna się od piasku płukanego frakcji 0-2 mm pozbawionego glin i części organicznych. Piasek naturalny z wykopu ma zbyt dużo frakcji pylastych, które wciągają wodę i tworzą nieprzewidywalne podparcie. Płukanie w kopalni eliminuje ten problem.

Kruszywo klinujące 31,5-63 mm układa się w dwóch lub trzech warstwach po 15 cm, każdorazowo zagęszczając. Mniejsze frakcje (0-4 mm) nie klinują się, więc nie tworzą sztywnego szkieletu. Większe (powyżej 63 mm) utrudniają zagęszczanie i mogą punktowo uszkadzać geowłókninę.

Unikać należy tłucznia wapiennego w miejscach narażonych na kwaśne deszcze i gleby. Wapień reaguje z kwasami, z czasem traci spójność i podsypka zamienia się w pył. Kruszywo granitowe lub bazaltowe zachowuje parametry przez dekady, co uzasadnia nieco wyższą cenę.

Podsypka piaskowo-cementowa nie może być ani zbyt sucha (cement się nie zwiąże), ani zbyt mokra (woda wypłukuje spoiwo). Konsystencja wzorcowa to wilgotny piasek ściśnięty w dłoni, który trzyma kształt, ale nie kapie. Po 24 godzinach taka podsypka uzyskuje wytrzymałość pozwalającą na ruch pieszy.

FAQ - najczęstsze pytania o układanie płyt jumbo

Czy płyty jumbo można układać zimą?

Układanie w temperaturze poniżej 5°C wymaga cementu szybkowiążącego i ogrzewania podsypki lub odłożenia robót do wiosny. Mróz zabija świeżą podsypkę cementową, a rozszczelniona warstwa zamienia się w proszek.

Czy potrzebuję pozwolenia na budowę?

Sama nawierzchnia z płyt ażurowych nie wymaga pozwolenia, bo nie jest trwale związana z gruntem. Jednak zmiana sposobu użytkowania terenu (np. zamiana trawnika na parking) może wymagać zgłoszenia w urzędzie, szczególnie na obszarach objętych ochroną.

Jaka jest realna nośność płyty?

Przy prawidłowej podbudowie płyta jumbo przenosi obciążenia rzędu 30-40 ton na oś. Liczbę tę trzeba jednak pomniejszyć o jakość podsypki i rodzaj gruntu, bo błędy w podłożu obniżają nośność nawet o połowę.

Czy trawa naprawdę wyrośnie w otworach?

Trawa wyrośnie, jeśli otwory wypełni się ziemią z nasionami i zapewni nawadnianie w pierwszych tygodniach. Na nawierzchniach rzadko używanych (place manewrowe, drogi dojazdowe) trawa szybko ustępuje, bo koła niszczą źdźbła. Tam lepiej sprawdza się wypełnienie żwirem.

Ile kosztuje ułożenie 100 m²?

Koszt samych płyt to około 5500-8500 zł w zależności od regionu i producenta. Robocizna z koparką, geowłókniną i kruszywem podnosi wartość inwestycji do 12 000-18 000 zł. Cena rośnie przy trudnym gruncie i konieczności odwodnienia liniowego.

Checklista przed zakupem płyt jumbo

• Zmierzona i wytyczona powierzchnia z uwzględnieniem spadku.
• Sprawdzony rodzaj gruntu i głębokość korytowania.
• Zamówiona geowłóknina 120-200 g/m² z zapasem 10%.
• Dobrana frakcja i grubość kruszywa pod przewidywane obciążenie.
• Zaplanowany transport HDS z rozładunkiem mechanicznym.
• Skompletowany sprzęt: chwytak, minikoparka, zagęszczarka, niwelator.
• Przygotowana podsypka piaskowo-cementowa w odpowiedniej proporcji.
• Zaplanowane odwodnienie lub spadek powierzchni na kierunek naturalny.

Źródła i normy

• PN-EN 206 - Beton: wymagania, właściwości, produkcja i zgodność.
• PN-EN 13369 - Wspólne zasady prefabrykacji betonowej.
• Eurokod 2 (PN-EN 1992) - Projektowanie konstrukcji z betonu.
• Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie.
• Katalogi producentów kruszyw i geowłóknin (frakcje, gramatura, parametry wytrzymałościowe).
• Wytyczne ITB dotyczące nawierzchni ażurowych i parkingów ekologicznych.

Jeżeli planowany jest transport płyt z rozładunkiem HDS albo doradztwo w zakresie doboru frakcji kruszywa i podsypki pod konkretne obciążenie, warto skontaktować się z zespołem technicznym producenta. Dobór właściwych warstw na etapie wyceny oszczędza zwykle kilkanaście procent kosztów całej nawierzchni i eliminuje ryzyko poprawek po pierwszej zimie.
