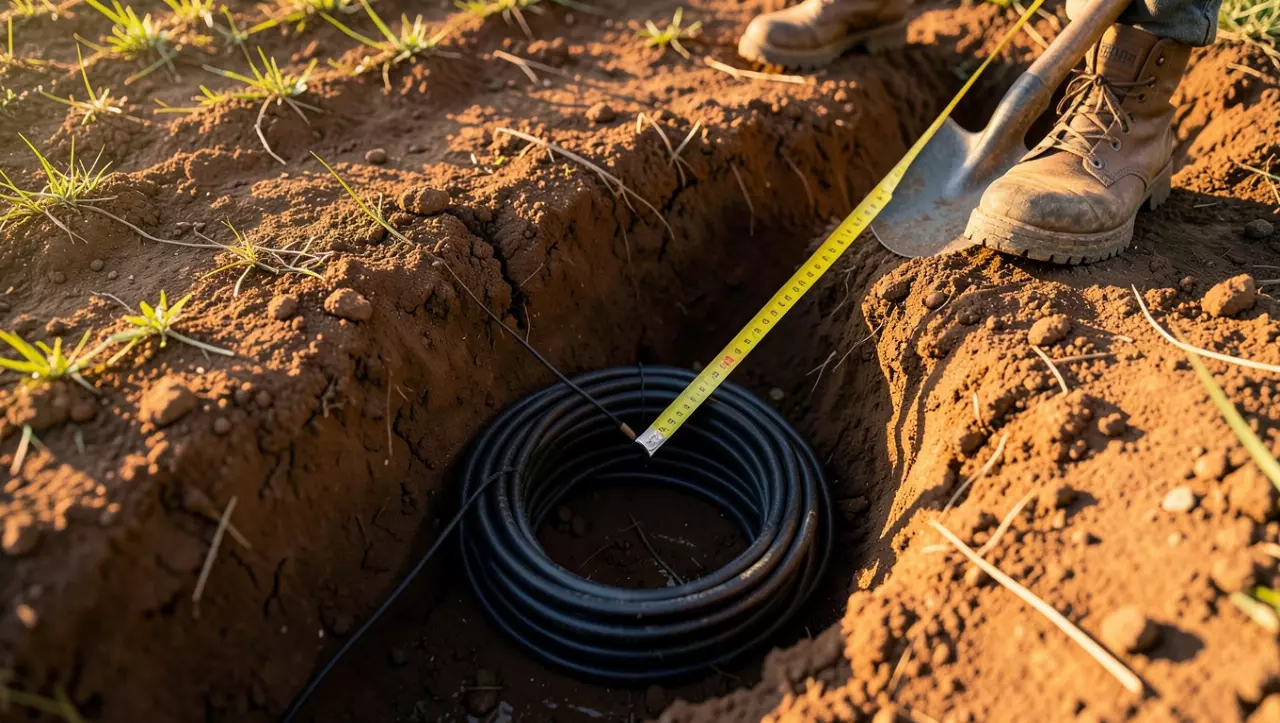

Na jakiej głębokości układa się kabel elektryczny w ziemi

Zbyt płytki wykop to najkrótsza droga do zerwania przewodu łopatą sąsiada albo do tego, że po pięciu latach izolacja zacznie przepuszczać wodę. Głębokość ułożenia kabla elektrycznego w ziemi nie jest kwestią widzimisię wykonawcy, lecz konkretnych wartości zapisanych w normie N-SEP-E-004 oraz PN-HD 60364, które jednocześnie chronią ludzi, sam przewód i inne instalacje podziemne. W praktyce różnica między 60 a 80 centymetrów przykrycia potrafi zdecydować, czy awarię naprawi się w godzinę, czy w tygodniu rozkopując pół ogrodu.

• Minimalna głębokość ułożenia kabla energetycznego według normy
• Odległości kabla w ziemi od wody, gazu i teletechniki
• Jak prawidłowo wykonać podsypkę piaskową pod kabel
• Orientacyjne koszty i sprzęt do układania kabla w ziemi
• Krok po kroku: prawidłowe układanie kabla w wykopie
• Osłony kablowe: rury AROT, DVK i peszel w praktyce
• Najczęstsze błędy przy układaniu kabli w ziemi

Minimalna głębokość ułożenia kabla energetycznego według normy

Polskie przepisy rozróżniają głębokość w zależności od napięcia znamionowego, rodzaju powierzchni nad kablem oraz obecności dodatkowej osłony mechanicznej. Najczęściej spotykany zakres to 70 do 80 cm mierzone od górnej krawędzi kabla do poziomu gruntu, a w terenach z nawierzchnią utwardzoną wartość bywa zwiększana do 100 cm ze względu na obciążenia dynamiczne od ruchu kołowego.

Przewody niskiego napięcia do 1 kV, na przykład popularne YKY 4x10 mm² stosowane do zasilania domów jednorodzinnych, mogą leżeć płycej, jeśli zostaną osłonięte rurą AROT DVK lub peszelem o odpowiedniej wytrzymałości. W takiej konfiguracji minimalna głębokość ułożenia kabla elektrycznego w ziemi spada do 50 cm, ponieważ mechaniczne przeniesienie obciążeń przejmuje sztywna osłona, a nie sam ośrodek gruntowy.

Kabli średniego napięcia od 6 do 30 kV nie wolno układać płycej niż 80 cm, niezależnie od typu izolacji. Powód jest czysto fizyczny: przy przebiciu lub uszkodzeniu izolacji polowej powstaje strefa oddziaływania na powierzchnię gruntu, a większa głębokość odsuwa tę strefę od stóp człowieka stojącego nad trasą. Dodatkowo wyższe napięcie wymaga szerszej strefy ochronnej, którą czyta się z dokumentacji sieciowej operatora.

Na terenach rolniczych, gdzie późniejsza orka sięga 25-30 cm, głębokość musi uwzględniać tę dodatkową warstwę naruszaną przez pług. Stąd na polach i łąkach normy wymagają przynajmniej 90 cm przykrycia, aby żadna maszyna rolnicza nie uszkodziła instalacji mechanicznie. Bez spełnienia tego warunku żadne ubezpieczenie nie pokryje strat spowodowanych przerwaniem linii.

Kluczowe pozostaje, by wartości z tabeli traktować jako dolną granicę, nigdy jako cel sam w sobie. Lokalne uwarunkowania, takie jak bliskość drzew o ekspansywnym systemie korzeniowym czy gruntów ekspansywnych (gliny pęczniejące), mogą wymagać pogłębienia wykopu o 10 do 20 cm. Dlatego zawsze przed rozpoczęciem robót sprawdza się mapę do celów projektowych z geodezyjną inwentaryzacją urządzeń podziemnych.

Odległości kabla w ziemi od wody, gazu i teletechniki

Skrzyżowanie kabla energetycznego z wodociągiem, gazociągiem czy światłowodem to drugi obok głębokości element decydujący o bezpieczeństwie. Minimalne odległości podane w normie PN-HD 60364-5-52 oraz N-SEP-E-004 wynoszą od 15 centymetrów przy skrzyżowaniu z teletechniką, przez 25 centymetrów od gazu, aż po 50 centymetrów od wodociągu przy układzie równoległym.

Przy skrzyżowaniach obowiązuje zasada, by kabel energetyczny leżał powyżej rury wodociągowej, lecz poniżej gazociągu. Odwrócenie tej kolejności grozi sytuacją, w której w przypadku rozszczelnienia się kabla energia elektryczna przyspiesza korozję metalowej rury, a przy uszkodzeniu gazociągu iskra z pracującego pod napięciem przewodu staje się źródłem zapłonu.

Bezwzględny zakaz mówi o lokalizacji kabla bezpośrednio pod fundamentami, studzienkami kanalizacyjnymi czy zbiornikami na nieczystości. Nawet jeśli kabel posiada izolację z polietylenu usieciowanego (XLPE), którą producenci chwalą za 50-letnią trwałość, mechaniczne obciążenie od masy konstrukcji oraz wibracje z ruchu drogowego potrafią rozciągnąć miedź poza granicę plastyczności. Trasa musi omijać takie przeszkody z marginesem co najmniej 1 metra.

W obrębie skrzyżowań układa się dodatkowe rury osłonowe z PVC lub HDPE, których zadaniem jest przejęcie naprężeń mechanicznych. Rura musi wystawać co najmniej 50 cm poza obrys kolizyjnego uzbrojenia, aby żadne osiadanie gruntu nie pociągnęło kabla za sobą. Stosowanie rur dzielonych, łatwych do późniejszego rozebrania, znacząco ułatwia ewentualną wymianę przewodu.

Jak prawidłowo wykonać podsypkę piaskową pod kabel

Podsypka piaskowa to warstwa piasku kwarcowego o grubości 10 cm ułożona na dnie wykopu oraz przysypująca kabel z każdej strony. Materiał ten chroni powłokę izolacyjną przed kamieniami, które przy osiadaniu gruntu działają jak punktowe obciążenie skupione, zdolne przeciąć nawet dwuwarstwową powłokę polwinitową.

Piasek nie może zawierać frakcji ostrokrawędziowych większych niż 4 mm ani domieszek gliny, które wiążą wilgoć i zimą zwiększają objętość. Najlepiej sprawdza się piasek płukany o uziarnieniu 0-2 mm, swobodnie przepuszczający wodę, co jest istotne w gruntach nieprzepuszczalnych, gdzie kałuża wokół kabla przyspieszyłaby degradację powłoki.

Technologia wykonania wygląda następująco: po wykopaniu rowu na projektowaną głębokość dno wyrównuje się warstwą piasku, lekko zagęszczając go ręcznym ubijakiem. Kabel układa się z marginesem długości około 1-2% (tak zwany zapas montażowy na kompensację termiczną), po czym zasypuje się go ponownie 10 cm piasku. Dopiero na tak przygotowaną powierzchnię trafia grunt rodzimy, a folia ostrzegawcza (żółta dla nn, czerwona dla SN) kładziona jest 25-30 cm nad kablem, czyli w odległości, na jakiej natrafia na nią łopata.

Pomijanie podsypki to jeden z najczęstszych grzechów ekip budżetowych. Bez niej kabel spoczywa na twardym, nierównym gruncie, a każde osiadanie ziemi przenosi się bezpośrednio na powłokę. Folia PE chronna układana na warstwie piasku działa jak czujnik dla przyszłego kopacza, zmniejszając ryzyko przebicia izolacji łopatą. W praktyce folia kosztuje grosze, a brak jej obecności oznacza konieczność ponownego wykopu po kilku latach.

Orientacyjne koszty i sprzęt do układania kabla w ziemi

Cena robocizny przy układaniu kabla energetycznego waha się od 35 do 80 zł za metr bieżący, w zależności od regionu, długości trasy oraz konieczności przebijania się przez utwardzoną nawierzchnię. Sam materiał w przypadku YKY 4x10 mm² to wydatek rzędu 18-25 zł/m, droższe YAKY 4x16 mm² (aluminium) kosztuje 12-16 zł/m, ale wymaga większych przekrojów przy tych samych parametrach prądowych.

W dokumentacji projektowej widnieje też pozycja na geodezyjną inwentaryzację powykonawczą, która zamyka się kwotą 600-1200 zł. Bez niej nie da się zgłosić przyłączenia do operatora sieci dystrybucyjnej, bo nikt nie podpisze odbioru technicznego bez mapy z naniesionym przebiegiem podziemnej linii.

Niezbędny sprzęt na budowie obejmuje koparko-ładowarkę (przy wykopach powyżej 50 mb) albo ręczne narzędzia na krótszych odcinkach, niwelator laserowy do kontroli spadku, ubijak wibracyjny do zagęszczania podsypki, bęben kablowy z hamulcem oraz miernik rezystancji izolacji o napięciu próby 2,5 kV lub 5 kV. Wymiana tego ostatniego na tańszy miernik bateryjny 500 V nie wykryje powolnych degradacji, które po roku zamienią się w kosztowną awarię.

Krok po kroku: prawidłowe układanie kabla w wykopie

Każdy etap prac ma swoją kolejność, której przeskoczenie skutkuje koniecznością rozkopywania już ułożonej instalacji. Pierwszym krokiem pozostaje wytyczenie trasy przez geodetę z aktualną mapą do celów projektowych, drugim ręczne przekopanie próbnych odkrywek w miejscach kolizji z istniejącym uzbrojeniem.

Trzeci krok to wykopanie rowu na projektowaną głębokość z marginesem 10 cm na podsypkę. Szerokość dna musi wynosić minimum 30 cm dla jednego kabla, przy większej liczbie przewodów w jednej trasie wartość rośnie proporcjonalnie. Czwarty krok to mechaniczne zagęszczenie dna wykopu wibracyjną płytą, szczególnie istotne w gruntach sypkich, gdzie osiadanie sięga 15% pierwotnej objętości.

Piątym krokiem jest rozwinięcie kabla z bębna z zachowaniem minimalnego promienia gięcia (zwykle 15-krotność średnicy zewnętrznej, czyli około 25 cm dla YKY 4x10 mm²). Szósty krok to ułożenie przewodu na warstwie piasku z lekkim falowaniem, aby zapas kompensował ruchy termiczne w kolejnych dekadach eksploatacji.

Siódmym krokiem pozostaje zasypanie kabla 10 cm warstwą piasku, ósmym ułożenie folii ostrzegawczej, a dziewiątym wypełnienie wykopu gruntem rodzimym w warstwach po 20-30 cm z mechanicznym zagęszczeniem każdej z nich. Dopiero dziesiąty krok, geodezyjna inwentaryzacja powykonawcza, zamyka roboty ziemne i pozwala przejść do formalnego odbioru przez operatora sieci.

Osłony kablowe: rury AROT, DVK i peszel w praktyce

Osłony kablowe dzielą się na sztywne (rury AROT, DVK, sztywne PVC) oraz elastyczne (peszel, karbowane rury HDPE). Rury sztywne chronią przed obciążeniami punktowymi i naciskiem gruntu, elastyczne pozwalają na swobodne prowadzenie kabla w łukach o małym promieniu bez ryzyka zagięcia przewodu.

Najczęstsze błędy w doborze osłon to użycie peszla w miejscach narażonych na obciążenia pionowe (pod wjazdem do garażu), gdzie elastyczna rura zgniata się pod masą auta i ostatecznie przecina kabel. W takich miejscach wymagana jest wyłącznie rura sztywna, najlepiej DVK 110, zamknięta w warstwie chudego betonu.

Przy przejściu przez fundament domu obowiązuje przepust uszczelniony masą ogniochronną, jeśli kabel przechodzi przez ścianę oddzielenia pożarowego. Bez tego zabezpieczenia ogień z garażu przeniknie do wnętrza budynku właśnie otworem, w którym biegnie przewód. Masa pęczniejąca pod wpływem temperatury zamyka wtedy otwór, blokując rozprzestrzenianie się dymu.

Najczęstsze błędy przy układaniu kabli w ziemi

Brak folii ostrzegawczej lokuje się na szczycie listy grzechów wykonawców. Kosztuje grosze, a jej pominięcie oznacza, że przyszły właściciel działki przy kopaniu pod nowy fundament nie wie, że 30 cm niżej biegnie kabel pod napięciem. Konsekwencje bywają tragiczne, a odpowiedzialność ponosi ten, kto zadecydował o rezygnacji z tego elementu.

Drugi częsty błąd to zbyt płytki wykop, czasem wynikający z lenistwa, czasem z braku wiedzy o wymaganej głębokości. Kabel leżący 30 cm pod powierzchnią jest skazany na uszkodzenie przy pierwszym poważniejszym wbiciu szpadla. Trzeci problem to rezygnacja z podsypki piaskowej, przez co kamienie z rodzimego gruntu naciskają bezpośrednio na powłokę izolacyjną.

Czwarty błąd to wykonywanie ostrych zagięć kabla bez zachowania minimalnego promienia gięcia, co powoduje mikropęknięcia izolacji od strony wewnętrznej. Piątym jest brak zapasu kabla przy mufach i w miejscach zmian kierunku, przez co nawet niewielkie osiadanie gruntu rozciąga przewód do granic wytrzymałości. Szósty to układanie kabla w mokrym gruncie bez odwodnienia wykopu, kiedy izolacja nasiąka wodą jeszcze przed zasypaniem.

Siódmy błąd polega na łączeniu kabli w mufach bezpośrednio w ziemi, bez mufy zalewowej lub termokurczliwej. Woda gruntowa wnika wtedy do wnętrza połączenia i po kilku latach rezystancja izolacji spada poniżej dopuszczalnej normy. Ósmy, niestety wciąż spotykany, to brak wpisu do dziennika budowy oraz inwentaryzacji geodezyjnej, przez co operator sieci odmawia przyłączenia, a inwestor traci miesiące na uzupełnienie dokumentacji.

Dobór właściwej głębokości ułożenia kabla elektrycznego w ziemi wymaga więc nie tyle intuicji, co zapoznania się z konkretnymi tabelami w normie N-SEP-E-004 oraz z mapą uzbrojenia terenu. Każdy centymetr przykrycia oraz każdy milimetr podsypki piaskowej pracują na to, by za 20 lat kabel nadal dostarczał prąd bez zakłóceń. Świadomy inwestor, który kontroluje każdy etap prac i wymaga od ekipy dokumentacji pomiarowej, unika scenariusza, w którym oszczędność 200 zł na folii ostrzegawczej kończy się kilkutysięcznym remontem po pierwszej zimie.

Źródła: Norma N-SEP-E-004 (aktualizacja 2023), PN-HD 60364-5-52, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), materiały Polskiego Komitetu Normalizacyjnego (pkn.pl), dokumentacja techniczna producentów kabli (np. katalogi Tele-Fonika, NKT).
